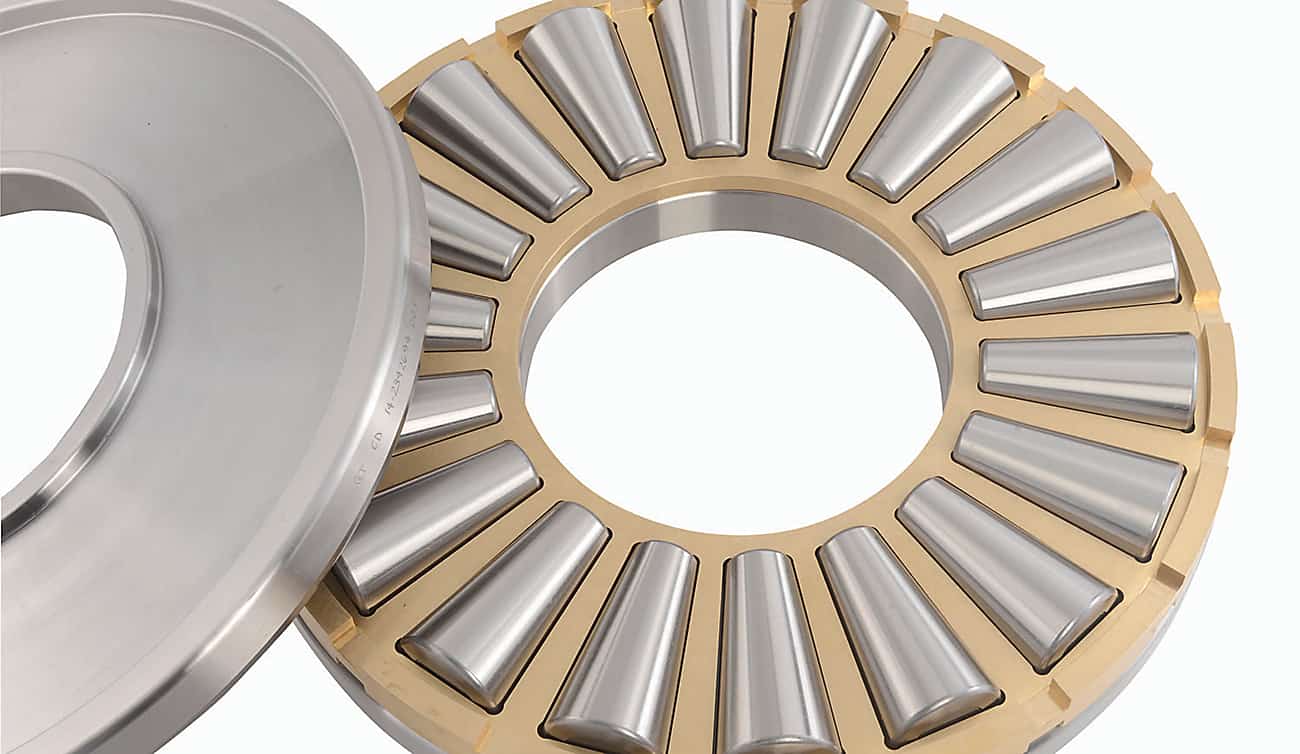

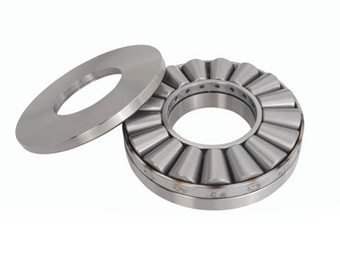

Łożysko stożkowe wzdłużne Timken® TTHD

Łożyska TTHD składają się z dwóch bieżni wzdłużnych, zestawu wałeczków i kosza. Taka konstrukcja pozwala uzyskać nawet o 40 procent większą nośność niż w przypadku łożysk walcowych i baryłkowych o tych samych wymiarach obwiedni.
Konfiguracja łożysk TTHD zapewnia korzyść zwaną prawdziwym ruchem tocznym. Przedłużenia bieżni i wałeczków zbiegają się w jednym punkcie (wierzchołku) na osi obrotu. W rezultacie prawdziwy ruch toczny zmniejsza wytwarzanie ciepła i zużycie bieżni i wałeczków.

Zakresy wymiarów:

ID 34.925 mm do 1352.550 mm (1.3750 in. do 53.2500 in.)

OD 76.200 mm do 1524.000 mm (3.0000 in. do 60.0000 in.)

Cechy konstrukcji:

• Łożyska produkowane są z najwyższej jakości stali łożyskowej utwardzonej przez nawęglanie i charakteryzują się twardą, odporną na zmęczenie powierzchnią oraz trwałym, odpornym na pękanie rdzeniem, co maksymalizuje trwałość. Wysokiej jakości materiały zapewniają również wysoką odporność na obciążenia udarowe w zastosowaniach przy dużych obciążeniach.
• Łożyska TTHD zostały zaprojektowane przez firmę Timken z myślą o wysokiej nośności wzdłużnej i zastosowaniach przy podwyższonym ciśnieniu.
• Prawdziwy ruch toczny łożysk TTHD pozwala na osiągnięcie wyższych prędkości przy minimalnym przekrzywieniu lub poślizgu wałeczków.
• Specjalne profile łożysk TTHD tworzą zaawansowaną geometrię i minimalizują koncentrację naprężeń na krawędziach spowodowaną dużymi obciążeniami wzdłużnymi.
• W celu dalszego wydłużenia trwałości łożysk można zastosować ulepszony materiał, specjalne wykończenia i zwiększoną precyzję.
• Dodatkową nośność zapewnia konstrukcja TTHDFL, która charakteryzuje się innym koszem i jedną płaską bieżnią wzdłużną.

Zastosowania:

• Obrabiarki
• Młyny walcowe
• Głowice płuczkowe do szybów naftowych
• Wytłaczarki do tworzyw sztucznych
• Rafinerki do masy celulozowej
